高速單主軸臥式數控型鋼鉆床

用途

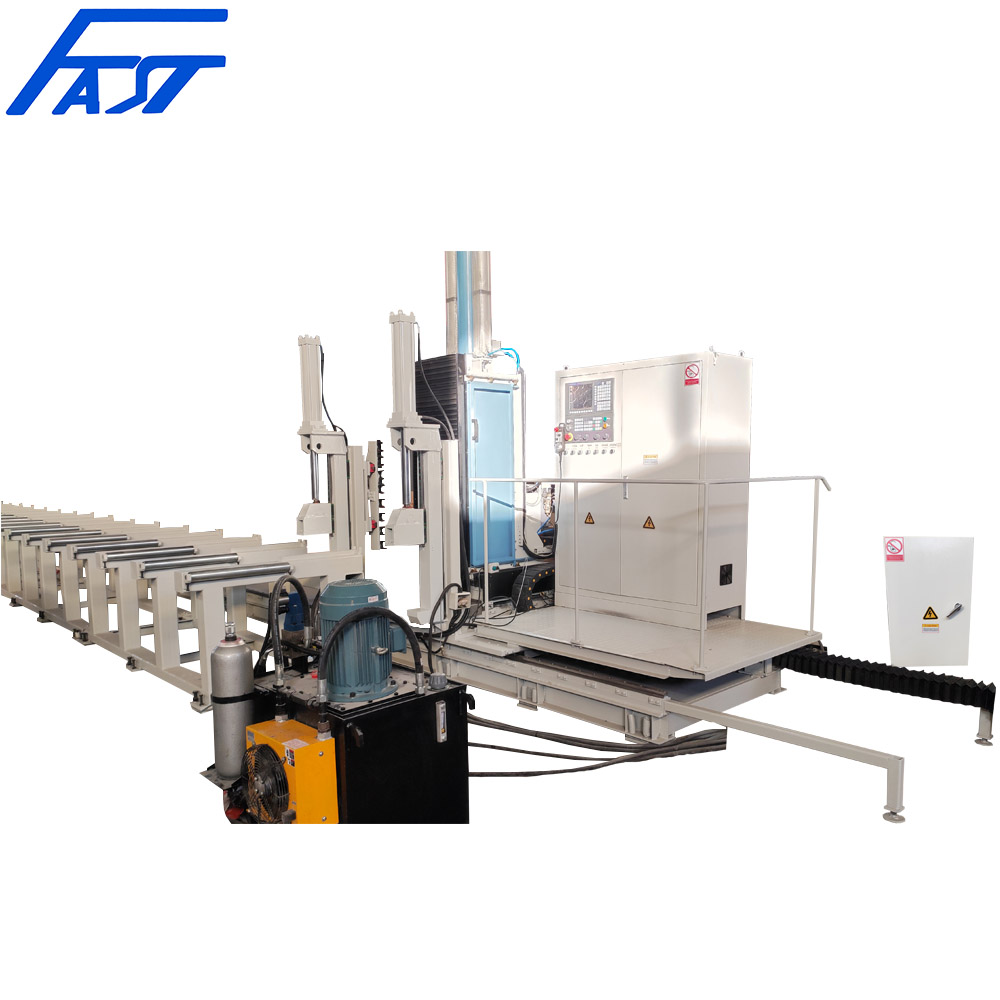

 本機床主要用于H型鋼(L、T型鋼)、槽鋼和方管的單面鉆孔加工，廣泛用于鋼結構建筑、橋梁、立體車庫等行業。3+1軸數控型鋼單面鉆床采用主機移動，工件固定的結構，3個伺服電機實現對型鋼側面即長度方向和豎直方向的主軸定位，和1個主軸的伺服送進。主軸由一臺伺服主軸電機經帶輪、皮帶驅動。本機床孔定位精度高，鉆孔效率高，是鋼結構制造業中必不可少的設備。

機床功能：鉆孔、銑削、攻絲、劃線。

機床可以選配刀庫。

特性

1、加工工藝過程:

   把工件放到工作臺上→工件靠近基準側→檢查刀庫的刀具是否符合加工要求→對刀（只在刀具長度變化時需要對刀）→啟動程序自動鉆孔等→工件加工完→把加工好的工件從工作臺上吊走。

2、該機床床身剛性好，結構優化，強度高，防震效果好，外觀美觀等特點。

3、機床具有工件壓料機構。

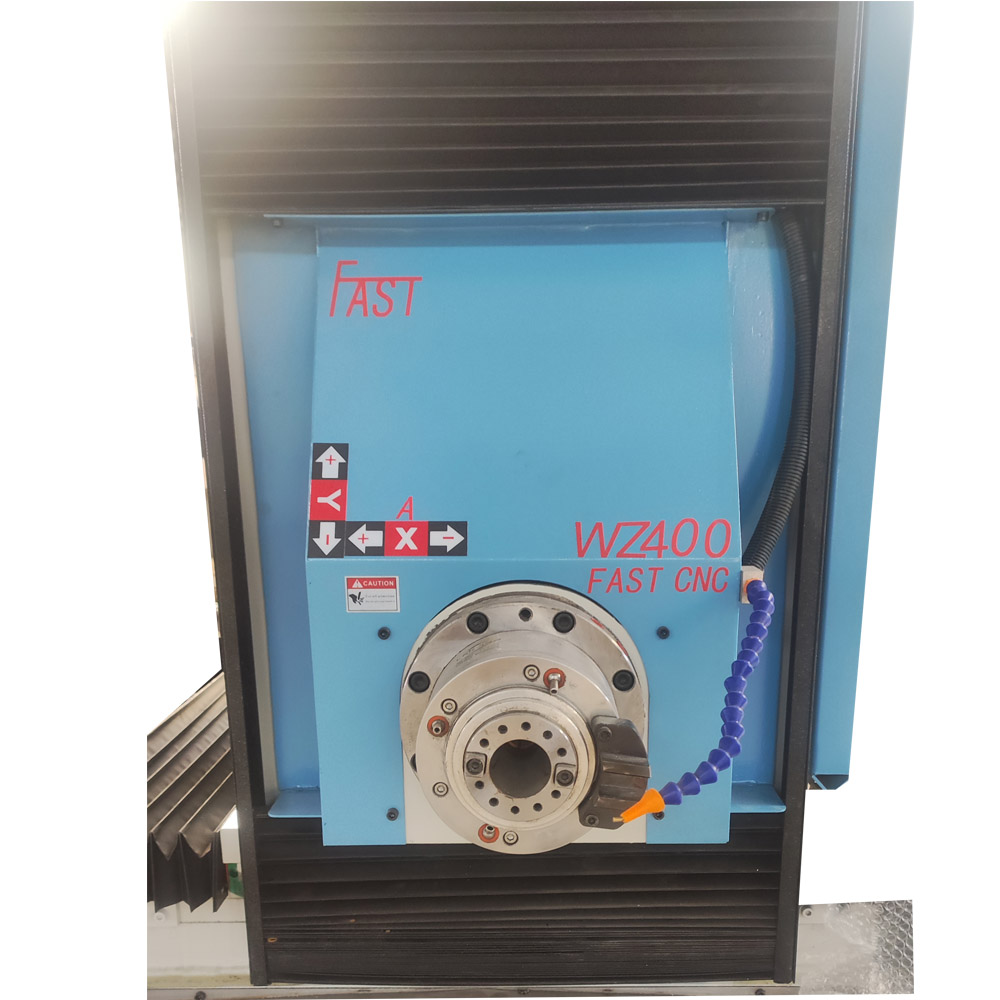

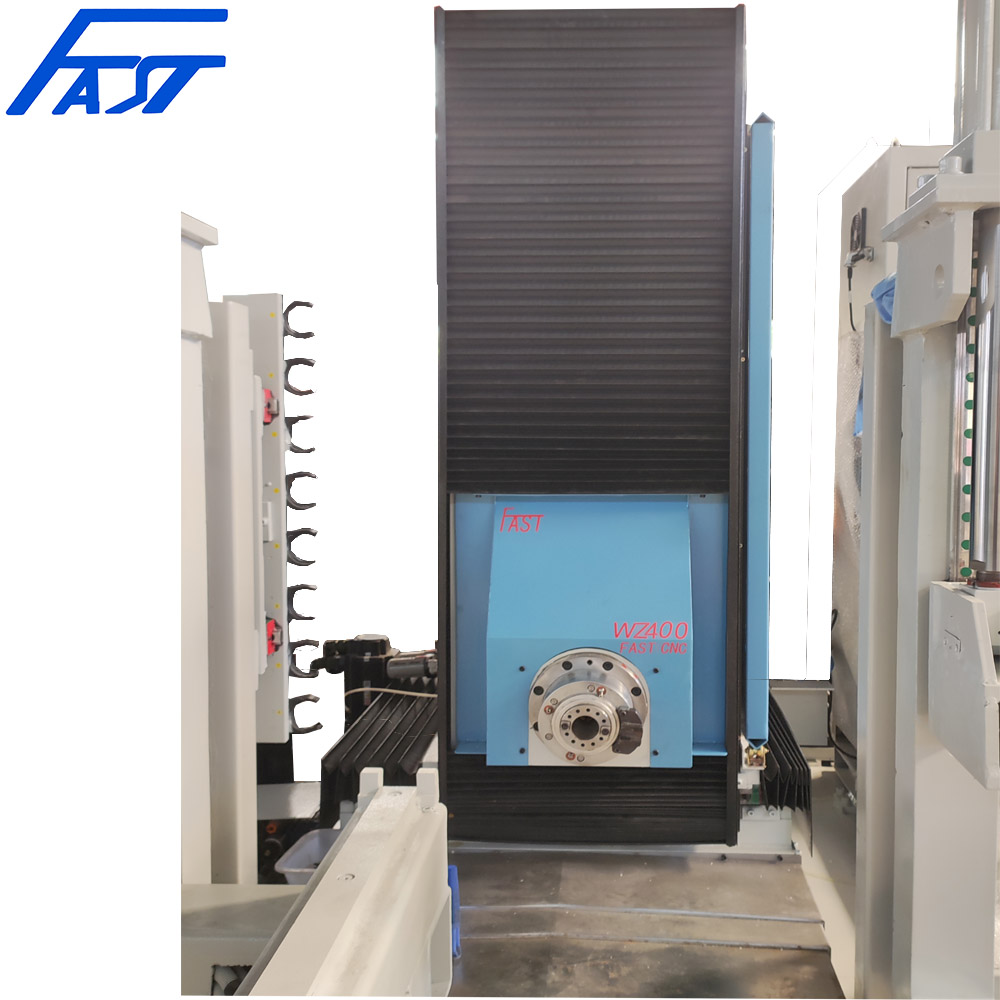

4、該機床具有1個動力頭。

5、主軸錐孔為BT40錐孔。

6、主軸送進采用伺服控制，設置工件尺寸、鉆頭長度和加工工件厚度后可自動進行快進、工進、快退的轉換，加工效率高。

7、主軸驅動電機，選用主軸伺服電機，同步帶傳動，保證動力頭性能好，可靠性高，噪音低。

8、機床具有集中式操作控制箱及手持單元，本機床采用數控系統，方便編程、存儲、顯示和通訊，操作界面具有人機對話、誤差補償、自動報警等功能。

9、加工程序可以通過操作系統的面板鍵盤輸入，也可以通過自動轉換軟件把CAD圖形自動轉換為加工程序(只能轉換孔的坐標位置)。軟件界面友好，編程軟件和自動轉換軟件可獨立于主機設備、安裝于任一臺辦公電腦中，實現異地編程，直接拷貝或通過網絡傳輸至設備使用。

10、元件檔次高，液壓元件、全部電氣元件（含按鈕、開關等）、滾珠絲杠、直線導軌都為國內外公司產品。

技術參數
